Ultrasonik Test Neyi Ölçer?
Ultrasonik testte malzemeye yüksek frekanslı ses dalgası gönderiyor, yansımalardan iç süreksizlikleri (çatlak, boşluk, ergime eksikliği) buluyor ve et kalınlığını ölçüyoruz.
Yöntem tek taraftan erişimle çalışır. Bu sayede basınçlı kaplar, tanklar ve boru hatlarında korozyonu düzenli olarak izlemek mümkün olur.
Referans Standartlar ve EK-III Şartları
- TS EN ISO 16810: Ultrasonik muayene genel prensipleri
- TS EN ISO 17640: Kaynakların ultrasonik muayenesi
- TS EN ISO 11666: Kaynakların ultrasonik muayenesinde kabul seviyeleri
- TS EN ISO 9712: Personel belgelendirme
EK-III 1.12'ye göre iş ekipmanlarına yapılan tahribatsız muayeneler, TS EN ISO 9712'ye göre en az Seviye 2 belgeli personel tarafından uygulanır. Rapor periyodik kontrol raporunun eki olarak verilirse, muayeneyi yapan kişinin EKİPNET kaydı aranmaz. Hidrostatik testin yapılamadığı basınçlı kaplarda, gerekçesi belirtilerek tahribatsız muayeneye başvurulabilir (EK-III 2.1.3).
UT'yi Nerelerde Kullanıyoruz?
- Basınçlı kap, tank ve boru hatlarında et kalınlığı ölçümü ve korozyon haritası
- Kaynaklı birleştirmelerde iç hata tespiti
- Hidrostatik testin yapılamadığı ekipmanda alternatif muayene
- Kaldırma ekipmanı ve iş makinesi taşıyıcı elemanlarında çatlak kontrolü
Yüzey pürüzlülüğü, kaplama ve çok ince kesitler sonucu etkileyebilir; prob ve kalibrasyon bloğu buna göre seçilmelidir. Uygun cihaz ve yöntemle (ör. çoklu yankı) boya sökmeden et kalınlığı ölçülebilir, kaynak muayenesinde ise çoğunlukla yüzey hazırlığı gerekir.
Ölçüm ve Muayene Seçenekleri

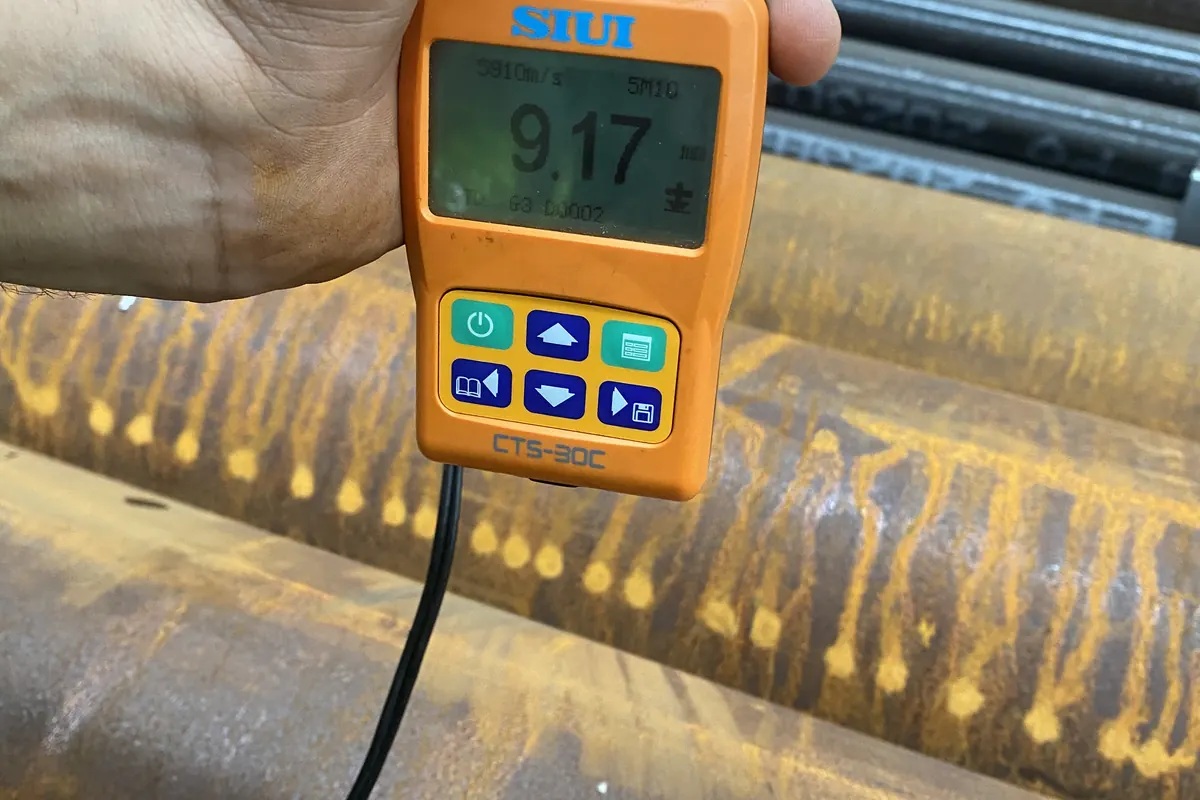

- Et kalınlığı ölçümü ve kalınlık haritası
- Kaynak muayenesi ve kabul değerlendirmesi
- Korozyon hızı takibi için ölçüm noktası planı
UT Raporunda Neler Bulunur?
Raporda uygulanan standart ve prosedür, kabul kriteri, cihaz ve kalibrasyon bilgileri, muayene edilen bölgeler, bulgular ve değerlendirme ile muayeneyi yapan Seviye 2/3 personelin bilgileri bulunur. Bu rapor, ilgili periyodik kontrol raporunun ekinde saklanır. Periyodik kontrol hizmetlerinde TS EN ISO/IEC 17020 akreditasyonlu çözüm ortaklarımızla destek olmaktayız.
Teknik kontrol: Emrah Yıldız, Metalurji ve Malzeme Mühendisi
