Raf Statik Analizi (EN 15635 / EN 15512)

Raf Ne Kadar Yük Taşır?

Raf statik analizi, bir depo raf sisteminin dikme, travers, diyagonal ve bağlantılarının hangi yükü güvenle taşıyabileceğini hesapla ortaya koyar. Rafa asılacak yük etiketi ve kullanım sınırları bu hesaba dayanır.

Kapasitesi bilinmeyen, sonradan kat eklenmiş, travers yüksekliği değiştirilmiş ya da başka üreticinin parçalarıyla genişletilmiş raflarda analiz ayrıca gerekir.

Hesabın Dayandığı Standartlar

• TS EN 15512: Çelik statik depolama sistemleri, ayarlanabilir palet raf sistemleri, yapısal tasarım ilkeleri
• TS EN 1993 (Eurocode 3) serisi: çelik yapıların tasarımı
• TS EN 15635: Depolama ekipmanının kullanımı ve bakımı (yük etiketi, hasar sınıflandırması)
• TS EN 16681 ve FEM 10.2.08: sismik tasarım; Türkiye Bina Deprem Yönetmeliği 2018
• İş Ekipmanları Yönetmeliği EK-III Tablo-5: endüstriyel rafların periyodik kontrolü

Hangi Depolarda Gerekir?

• Taşıma kapasitesi belgesi veya yük etiketi olmayan raflar
• Kat sayısı, travers aralığı veya palet ağırlığı değişen depolar
• Deprem bölgesinde, yüksek veya yoğun yüklü raf sistemleri
• Periyodik kontrolde kapasite bilgisi istenen işletmeler

Sahadan Rapora

• Sahada geometri, profil kesitleri ve bağlantıların ölçülmesi
• Yük durumları: palet yükleri, yerleştirme yükleri, kusurlar ve gerektiğinde deprem

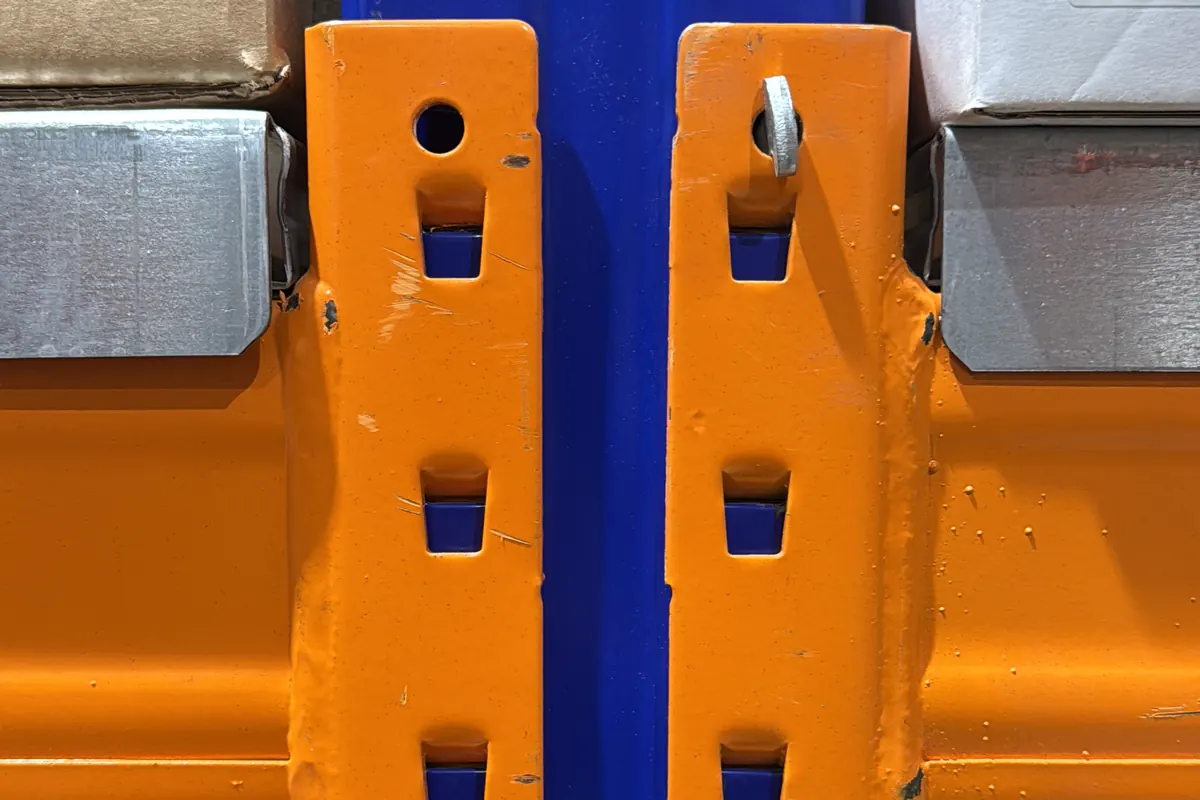

• Dikme burkulması, travers eğilmesi ve sehim, bağlantı ve ankraj kontrolleri
• Kullanım oranlarıyla sonuç tablosu ve güvenli kapasite
• TS EN 15635'e uygun yük etiketi bilgileri ve kullanım uyarıları

Hesapları kendi geliştirdiğimiz RAFBUL · X-SAM uygulamasıyla yapıyoruz. Delikli dikme kesitinin etkin alanı, bağlantı moment kapasitesi gibi standardın deneye bağladığı değerleri hesapla uydurmuyoruz; deney gerektiği raporda açıkça yazılır.

Raporla Birlikte Gelenler

• Raf statik analiz raporu (makine mühendisi onaylı)
• Raf geometrisi, yük durumları ve kesit özellikleri
• Kontrol tabloları ve güvenli kapasite
• Yük etiketi içeriği ve kullanım/hasar kontrol talimatı
